    ΣΧΕΔΙΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΗΛΕΚΤΡΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

    Κατά τη σχεδίαση και την κατασκευή μιας Ε. Η. Ε, θα πρέπει να λαμβάνονται υπόψη τα παρακάτω:

    • Η εγκατάσταση πρέπει να είναι καλαίσθητη.
    • Η σχεδίαση αυτής να είναι απλή, κατανοητή και σύμφωνη με τους σχετικούς κανονισμούς.
    • Να εξυπηρετεί αυτή όλα τα εγκαταστημένα φορτία κατά τρόπο εύκολο και ασφαλή.
    • Να παρέχει ασφάλεια σε πυρκαγιά και ηλεκτροπληξία.
    • Να είναι οικονομική.
    • Να τηρούνται πιστά οι αντίστοιχοι κανονισμοί.

    Τα σπουδαιότερα μέρη μιας Ε. Η. Ε οικίας είναι:

    • Η γραμμή μετρητή – γενικού πίνακα φωτισμού.
    • Τα διάφορα κυκλώματα φωτισμού και ρευματοδοτών.
    • Το κύκλωμα ηλεκτρικού μαγειρείου.
    • Τα κυκλώματα ηλεκτρικών θερμοσιφώνων.
    • Τα κυκλώματα πλυντηρίων.
    • Τα κυκλώματα κλιματιστικών.

    Τα βήματα για τη σχεδίαση μιας ηλεκτρικής εγκατάστασης

    H σχεδίαση μιας Ε.Η.Ε γίνεται στην κάτοψη του κτηρίου ή της οικίας,

    Βήμα 1: Καθορισμός της θέσης του γενικού πίνακα και των μερικών πινάκων διανομής, τις οποίες σημειώνουμε πάνω στην κάτοψη του σχεδίου της οικίας. Η θέση του γενικού πίνακα διανομής πρέπει να είναι κοντά στο κέντρο των καταναλώσεων ή, ακόμα καλύτερα, στο κέντρο του σπιτιού ώστε σε περίπτωση βλάβης να είναι όσο το δυνατόν ταχύτερη η πρόσβαση σε αυτόν από οποιοδήποτε σημείο της οικίας για τη διακοπή της τάσης.

    Αρχικά, τοποθετείται ο ηλεκτρολογικός πίνακας σε εμφανές και κεντρικό σημείο της κάτοψης

    Τοποθέτηση ηλεκτρολογικού πίνακα.

    Βήμα 2:

    Στη συνέχεια, τοποθετούνται τα φωτιστικά σημεία στα γεωμετρικά κέντρα των δωματίων ή εκεί που προβλέπεται από τη μελέτη φωτισμού (εάν υπάρχει ή απαιτείται) ή τον αρχιτεκτονικό σχεδιασμό,


    Τοποθέτηση των φωτιστικών σωμάτων ανάλογα με τις απαιτήσεις σε φωτισμό κάθε χώρο πάνω στην κάτοψη του σχεδίου της οικίας.


    Έπειτα, τοποθετούνται οι διακόπτες που ελέγχουν τα φωτιστικά σημεία,

    Βήμα 3: Τοποθέτηση των ηλεκτρικών συσκευών σε θέσεις που να εξυπηρετούν, πάνω στην κάτοψη του σχεδίου της οικίας.

    Τέλος, τοποθετούνται οι ηλεκτρικές συσκευές

    Αν στην κάτοψη δεν υπάρχουν αρχιτεκτονικές λεπτομέρειες τότε κάποιες συσκευές αντικαθίστανται από ρευματοδότες


    Αφού ολοκληρωθεί η σχεδίαση των φωτιστικών σημείων, ρευματοδοτών και ηλεκτρικών συσκευών, στη συνέχεια σχεδιάζονται οι γραμμές τροφοδοσίας των στοιχείων αυτών. Οι γραμμές σχεδιάζονται ανάλογα τα φορτία που εξυπηρετούν ή τη χρηστικότητά τους, χωρίζοντας τα διάφορα μέρη της εγκατάστασης ώστε σε περίπτωση σφάλματος να μην αποκόπτονται μεγάλα τμήματα από το δίκτυο.
    Βήμα 4: Κατανομή των φωτιστικών σωμάτων και των ρευματοδοτών (πριζών) σε επιμέρους γραμμές τροφοδότησης, έτσι ώστε η συνολική ένταση ρεύματος κάθε γραμμής φωτισμού να μην ξεπερνά τα 10Α και αντίστοιχα κάθε γραμμής ρευματοδοτών τα 16Α.
    Ενώνονται όλες οι συσκευές με τον πίνακα, Τέλος, ο πίνακας συνδέεται με την παροχή– μετρητή.
    Σύνδεση πίνακα με παροχή.

    Βήμα 5: Υπολογισμός της εγκατεστημένης ισχύος, δηλαδή απαρίθμηση των φωτιστικών σωμάτων, των πριζών και των ηλεκτρικών συσκευών με τις ηλεκτρικές ισχύς τους π.χ. ηλεκτρική κουζίνα, θερμοσίφωνα, πλυντήριο
    Σχεδίαση μονογραμμικού του πίνακα
    Το μονογραμμικό σχέδιο του ηλεκτρολογικού πίνακα φαίνεται στο Σχήμα. Το σχέδιο αυτό αποτελεί βασικό στοιχείο του ηλεκτρολογικού σχεδιασμού και απεικονίζει τα στοιχεία που βρίσκονται εντός του ηλεκτρικού πίνακα, τις γραμμές της εγκατάστασης, τον τρόπο προστασίας τους και τις καταναλώσεις τους.

    κ.λ.π.

    Οι κανονισμοί διέπουν τις καταναλώσεις μιας Ε.Η.Ε. είναι:

    • Κάθε απλό φωτιστικό σημείο = 200W ή 1Α
    • Κάθε πολλαπλό φωτιστικό σημείο = 400W ή 2Α
      Στις περιπτώσεις που τοποθετούνται φωτιστικά σώματα πάνω από 500W τότε θα λαμβάνεται υπόψη η πραγματική ισχύς καθενός από αυτά (δηλαδή υπολογίζεται ως εγκατεστημένη συσκευή)

    • Κάθε ρευματοδότης και μέχρι τρεις σε κάθε γραμμή = 400W ή 2Α
    • Κάθε ρευματοδότης, πάνω από τρεις σε κάθε γραμμή = 100W ή 0,5Α
    • Για τις διάφορες συσκευές, η ισχύς αναγράφεται στην πινακίδα που είναι τοποθετημένη πάνω σε αυτές.
    • Ηλεκτρική κουζίνα: θεωρούμε ότι απαιτεί ρεύμα μέχρι 25Α
    • Θερμοσίφωνας: θεωρούμε ότι απαιτεί ρεύμα μέχρι 20Α
    • Πλυντήριο: θεωρούμε ότι απαιτεί ρεύμα μέχρι 16Α

Books
Ηλεκτριλογικό σχέδιο https://www.eef.edu.gr/media/2339/e_g00005.pdf
Ηλεκτριλογικό σχέδιο https://www.eef.edu.gr/media/2100/e_a00021.pdf

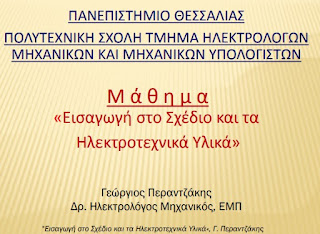

Ηλεκτριλογικό σχέδιο https://courses.e-ce.uth.gr/CE151/presentations/el_draw_1.pdf
